Empresa Nacional Elcano








      Uno de los objetivos de la creación de Elcano fue ayudar a reconstruir la marina mercante, que había quedado tan dañada despues de la guerra, apoyando a las navieras y encargando buques a los diferentes astilleros para apoyarles en su reforma y modernización, pero hasta la segunda mitad de los 50 no fue posible darle intensidad a esta labor. Labor que de todas maneras llevo a cabo a su manera, no como subsidiaria de la iniciativa privada.
      Para ello emprendió un gran programa de construcciones. Cada tipo de buque se denominó con una letra. Al mismo tiempo que iba recibiendo nuevos barcos iba vendiendo los viejos a otras navieras españolas, en algunos casos a precios abusivos que se veían obligados a aceptar ante la falta de buques disponibles y la prohibición de adquirirlos en el extranjero. Como hemos visto anteriormente la mayoría de los barcos fueron vendidos a otras navieras a pesar de su edad, en vez de ir al desguace.

Villafranca
Villafranca por T. Diedrich
      La A correspondió a ocho buques fruteros, denominados Villafranca, Villanueva, Villamanrique, Villacastin, Villablanca, Villamartin, Villagarcia y Villaviciosa. Los dos últimos fueron vendidos a Portugal en 1951, siendo renombrados Sete Cidades y Lagoa. En 1957 los Villafranca y Villanueva fueron fletados a casco desnudo a Hispano Cubana de Navegación, para una línea entre Cuba y el sur de Estados Unidos. Al finalizar el flete en 1959 fueron adquiridos por Ybarra, que les dió los nombres de Cabo del Pinar y Cabo Peñas.
Astillero / Año Echevarrieta y Larrinaga / 1948
Peso muerto 2.892 TM
Registro bruto 2.544 TRB
Eslora 89,6 metros
Manga 13,2 metros
Puntal 7,6 metros
Propulsión Alternativa cuádruple expansión
Marca Christiansen & Meyer
Potencia 1.800 C.V.
Calderas LaMont -- 16 kg/cm2 - 350ºC
Fletado 1957 a
Armador Hispano Cubana de Navegación
Nombre Villafranca
Devuelto 1959
Vendido 1959 a
Armador Ybarra y Cía.
Nombre Cabo del Pinar
Desguazado San Carlos de la Rápita - 1970


Villanueva
Villanueva por T. Diedrich
      Los Villamanrique y Villacastin fueron vendidos en 1952 a Naviera Pinillos, que los renombró Esla y Genil. Los Villablanca y Villamartin fueron adquiridos por Cofruna en 1956 y renombrados Almenara y Alcacer. Este último pasó posteriormente a Naviera Asón donde recibió el nombre de Alfonso.
      La serie se construyó entre 1948 y 1953 en Echevarrieta en Cádiz y en la Socieded Española de Construcción Naval de Matagorda y Sestao. Tenían entre 89,1 y 89,6 metros de eslora; 13,2 de manga y 7,6 de puntal; con 2.967 TM de peso muerto con 5,76 metros de calado. La propulsión era mediante máquina alternativa Christiansen & Meyer de 1.800 C.V, con distribución Klug, que les daba unos 13 nudos. Las calderas eran La Mont, producíendo vapor recalentado con una presión de 16 kg/cm2 y una temperatura de 360ºC.
Astillero / Año Echevarrieta y Larrinaga / 1949
Peso muerto 2.892 TM
Registro bruto 2.544 TRB
Eslora 89,6 metros
Manga 13,2 metros
Puntal 7,6 metros
Propulsión Alternativa cuádruple expansión
Marca Christiansen & Meyer
Potencia 1.800 C.V.
Calderas LaMont -- 16 kg/cm2 - 350ºC
Fletado/Vendido 1957
Armador Hispano Cubana de Navegación
Nombre Villanueva
Vendido 1959
Armador Ybarra y Cía
Nombre Cabo Peñas
Desguazado Bilbao / 1970


Villagarcia
Villagarcia por F. Estrañi San Emeterio
      Este barco permaneció muy poco tiempo en la naviera, ya que conjuntamente con el Villaviciosa fue vendido en 1951 a la naviera portuguesa Companhia de Navegaçao Carregadores Açorianos, siendo renombrados Sete Cidades y Lagoa respectivamente. El Lagoa cambió en 1973 su nombre por el de Somar, permanceciendo bajo bandera portuguesa, y siendo finalmente desguazado ese mismo año en San Esteban de Pravia. El Sete Cidades conservó su nombre hasta ser desguazado en Lisboa en 1971.
Astillero / Año S.E.C.N. - Sestao / 1950
Peso muerto 2.885 TM
Registro bruto 2.504 TRB
Eslora 89,6 metros
Manga 13,2 metros
Puntal 7,6 metros
Propulsión Alternativa cuádruple expansión
Marca Christiansen & Meyer
Potencia 1.800 C.V.
Calderas LaMont -- 16 kg/cm2 - 350ºC
Vendido 1951 a
Armador Cia. de Nav. Carregadores Açorianos
Nombre Sete Cidadess
Desguazado Lisboa (Portugal) / 1971



Conde de Argelejo
Conde de Argelejo - Colección de J. C. Gonzalez
      La serie D constaba de solo dos barcos construidos en 1948 por la Unión Naval de Levante. Eran buques mixtos de 9.230 TM de desplazamiento, a los que se dió los nombres de Explorador Iradier y Conde de Argelejo. Se vendieron en 1952 a Trasatlántica que los renombró Satrustegui y Virginia de Churruca. En 1973 fueron adquiridos por Trasmediterránea, que los cambió sus nombres por los de Isla de Cabrera e Isla de Formentera. El primero de ellos nunca llegó a entrar en servicio, ya que se incendió en Barcelona durante una reparación previa a su puesta en servicio con la nueva naviera.
Astillero / Año Unión Naval de Levante / 1949
Peso muerto 4.471 TM
Registro bruto 6.518 TRB
Desplazamiento 9.230 TM
Eslora 122,5 mtr
Manga 16,7 mtr
Puntal 11,2 mtr
Calado máximo 7,3 mtr
Propulsión 2 x Burmeister & Wain 762-VF-115
Potencia 7.000 C.V.
Velocidad 18 nudos
Vendido 1952 a
Armador Compañía Trasatlántica
Nombre Virginia de Churruca
Vendido 1973 a
Armador Compañía Trasmediterránea
Nombre Isla de Formentera
Desguazado Barcelona / 1978



Explorador Iradier
Explorador Iradier

Astillero / Año Unión Naval de Levante / 1948
Peso muerto 4.400 TM
Registro bruto 6.661 TRB
Desplazamiento 9.230 TM
Eslora 122,2 mtr
Manga 16,8 mtr
Puntal 11,2 mtr
Calado máximo 7,3 mtr
Propulsión 2 x Burmeister & Wain 762-VF-115
Potencia 7.000 C.V.
Velocidad 18 nudos
Vendido 1952 a
Armador Compañía Trasatlántica
Nombre Satrustegui
Vendido 1973 a
Armador Compañía Trasmediterránea
Nombre Isla de Cabrera
Desguazado Castellón / 1973

Explorador Iradier - Colección de P. Blanco



Artico
Artico por T. Diedrich
El Artico era un bonito frigorífico, construido por los astilleros de Elcano en Sevilla. Su nombre original fue Tropicana.
Artico por T. Diedrich
            Perteneció a la serie FR, sustitutiva de la serie F. La serie original F constaba de dos trasatlánticos de 12.000 TM que no se llegaron a construir, y en su lugar se construyeron tres frigoríficos a los que se incluyó en la mencionada serie FR.
Astillero / Año E.N. Elcano - Sevilla / 1962
Peso muerto 5.500 TM
Registro bruto 6.420 GRT
Eslora 137,3 mtr
Manga 17,3 mtr
Puntal 11,3 mtr
Propulsión Sulzer 6RD76
Potencia 9.600 C.V.
Velocidad 18,5 nudos
Comprado 1965 a
Armador Tropicana Shipping
Nombre Tropicana
Vendido 1973 a
Armador Jamil Lines
Nombre Al Mansour
Nombre / Año Arctic Mariner / 1978
Nombre / Año Telamon / 1982
Desguazado Eleusis (Grecia) - 1982

Artico por T. Diedrich
            Elcano se quedó con este barco despues de ser embargado a los armadores originales. Los otros dos, denominados Northpole y Southpole, también fueron embargados, pero en este caso fueron vendidos al extranjero. Para su propulsión llevaba un motor diésel Sulzer 6RD76, que le daba unos 17 nudos.


Almirante F. Moreno
Almirante F. Moreno por T. Diedrich
La serie G tuvo sólo dos barcos, el Almirante F. Moreno y el Almirante M. Vierna.
Astillero / Año E.N. Bazán - Ferrol / 1954
Peso muerto 14.933 TM
Registro bruto 10.525 GRT
Eslora 163,7 mtr
Manga 20,1 mtr
Puntal 11,4 mtr
Propulsión 2 x Burmeister & Wain 862VTF115
Potencia 9.800 C.V.
Velocidad 17 nudos
Desguazado Vilanova i la Geltrú - 1977

Almirante F. Moreno por T. Diedrich



Almirante M. Vierna
Almirante M. Vierna por T. Diedrich
      Ambos fueron construidos en 1954 en Ferrol por la Empresa Nacional Bazán. Su planta propulsora tenía dos motores diésel Burmeister & Wain 862VTF115, con un total de 9.600 CV, que les dieron 17 nudos en pruebas.
Astillero / Año E.N. Bazán - Ferrol / 1955
Peso muerto 14.933 TM
Registro bruto 10.568 GRT
Eslora 163,7 mtr
Manga 20,1 mtr
Puntal 11,4 mtr
Propulsión 2 x Burmeister & Wain 862VTF115
Potencia 9.800 C.V.
Velocidad 17 nudos
Desguazado Vilanova i la Geltrú - 1978

Almirante M. Vierna por T. Diedrich



Virgen de Africa
Virgen de Africa
      La serie H constó de dos barcos, tipo transbordador, construidos por Unión Naval de Levante en 1951 y 1952. Sus nombres fueron Virgen de Africa y Victoria. Fueron vendidos en 1955 a Trasmediterránea conservando sus nombres. En esta foto ya tiene la chimenea con la contraseña de Trasmediterránea.
Astillero / Año Unión Naval de Levante / 1953
Peso muerto 1.195 TM
Registro bruto 3.392 TRB
Pasajeros 900 = 22 (1ª) - 16 (2ª) - 862
Eslora 103,6 metros
Manga 16,6 metros
Puntal 7,3 metros
Propulsión 2 motores B&W 750-VF-90
Potencia 5.300 C.V.
Motores aux. 3 x MTM x 180 kW 230 V CC
Motor emerg. 28 kW
Vendido 1955 a
Armador Compañía Trasmediterránea
Nombre Virgen de Africa
Vendido 1986 a
Armador Agrupaciones e Inversiones
Nombre Africa
Desguazado 1989



Victoria
Victoria - Colección de J. Agrasot
Llegada a Ceuta, entre 1952 y 1955. Por la derecha, atracado, estaba el Ciudad de Algeciras.
Astillero / Año Unión Naval de Levante / 1952
Peso muerto 1.185 TM
Registro bruto 3.310 TRB
Pasajeros 808 = 22 (1ª) - 16 (2ª) - 770
Eslora 103,6 metros
Manga 16,0 metros
Puntal 7,3 metros
Propulsión 2 motores B&W 750-VF-90
Potencia 5.300 C.V.
Motores auxiliares 3 x MTM x 180 kW 230 V CC
Motor emerg. 28 kW
Vendido 1955 a
Armador Compañía Trasmediterránea
Nombre Victoria
Desguazado 1982



Playa de Formentor
Playa de Formentor por T. Diedrich
      La serie K fue similar a la serie H y también tuvo dos unidades. Fueron construidos en 1955 y 1956 también por Unión Naval de Levante. Tuvieron los nombres de Playa de Formentor y Playa de Palmanova hasta que en 1956 fueron comprados por Trasmediterránea, que les renombró como Ciudad de Barcelona y Ciudad de Burgos
Astillero / Año Unión Naval de Levante / 1955
Peso muerto 1.555 TM
Registro bruto 5.195 TRB
Pasajeros 708 = 308(1ª) + 122(2ª) + 246(3ª)
Eslora 106,4 metros
Manga 15,5 metros
Puntal 8,5 metros
Propulsión 2 x MTM - Burmeister & Wain 750-VF-90
Potencia 5.300 C.V.
Velocidad 17,5 nudos
Motores auxiliares 3 x 180 kW - 220 VCC
Vendido 1955 a
Armador Compañía Trasmediterránea
Nombre Ciudad de Barcelona
Desguazado Vilanova i la Geltrú - 1982



Playa de Palmanova
Ciudad de Burgos - Colección de T. Diedrich
Como Ciudad de Burgos
Astillero / Año Unión Naval de Levante / 1956
Peso muerto 1.495 TM
Registro bruto 5.245 TRB
Pasajeros 698 = 390(1ª) + 308(2ª)
Eslora 106,4 metros
Manga 15,5 metros
Puntal 8,5 metros
Propulsión 2 x MTM - Burmeister & Wain 750-VF-90
Potencia 5.300 C.V.
Velocidad 17,5 nudos
Motores auxiliares 3 x 180 kW - 220 VCC
Motores auxiliares 3 x 180 kW - 220 VCC
Vendido 1956 a
Armador Compañía Trasmediterránea
Nombre Ciudad de Burgos
Desguazado Vilanova i la Geltrú - 1981



Huesca
Huesca - Colección de J.C. Cilveti
      La serie L constaba también de dos unidades Huesca y Teruel y eran buques mixtos de pequeño tamaño. Fueron construidos en 1954 y 1955 por Hijos de José Barreras, en Vigo, y como los anteriores fueron adquiridos por Trasmediterránea, que cambió sus nombres añadiendoles solamente Ciudad de delante de su nombre para convertirles en Ciudad de Huesca y Ciudad de Teruel
Astillero / Año Hijos de J. Barreras / 1954
Peso muerto 1.249 TM
Registro bruto 2.036 TRB
Pasajeros 244 = 38 (1ª) - 32 (2ª) - 172
Eslora 79,1 metros
Manga 13,5 metros
Puntal 6,2 metros
Hasta 1974
Propulsión Werkspoor-Lugt V.E.S. 604/90
Potencia 1.600 C.V.
Desde 1974
Propulsión Deutz
Potencia 2.000 C.V.
Motores auxiliares 2 Werkspoor TMA-234 - 180 CV
Motor emergencia 50 kW
Vendido 1956 a
Armador Compañía Trasmediterránea
Nombre Ciudad de Huesca
Desguazado Gandía / 1979


Teruel
Teruel - El Puerto de Sevilla

Astillero / Año Hijos de J. Barreras / 1955
Peso muerto 1.249 TM
Registro bruto 2.036 TRB
Pasajeros 244 = 38 (1ª) - 32 (2ª) - 172
Eslora 79,1 metros
Manga 13,5 metros
Puntal 6,2 metros
Hasta 1974
Propulsión Werkspoor-Lugt V.E.S. 604/90
Potencia 1.600 C.V.
Desde 1974
Propulsión Deutz
Potencia 2.000 C.V.
Motores auxiliares 2 Werkspoor TMA-234 - 180 CV
Motor emerge. 50 kW
Vendido 1956 a
Armador Compañía Trasmediterránea
Nombre Ciudad de Teruel
Desguazado Villanueva y La Geltrú / 1980

Ciudad de Teruel
Como Ciudad de Teruel

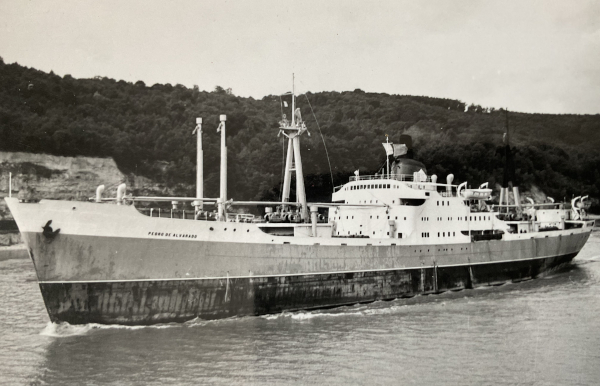

Pedro de Alvarado
Pedro de Alvarado por T. Diedrich
      La serie M constaba de un sólo buque, un carguero de turbinas diseñado como Buque Escuela. Era el Pedro de Alvarado en el que muchos Alumnos, en especial de Máquinas debido a la instalación de turbinas, realizaron sus prácticas. Fue construido en 1959 en Cartagena por Bazán y en 1972 fue vendido a Marasia, que lo rebautizó como Pacifico. Embarrancó en 1976 en la Ría de Arosa y fue desguazado.
Astillero / Año Bazán - Cartagena / 1959
Peso muerto 7.571 TM
Registro bruto 5.120 TRB
Registro neto 2.444 TRN
Desplazamiento 11.295 TM
Eslora 131,4 mtr
Manga 17,4 mtr
Puntal 8,4 mtr
Calado 7,6 mtr
Propulsión Turbinas de vapor Rateau
Potencia 7.000 C.V.
Velocidad 17,7 nudos
Consumo gasoil 42,7 TM/día
Capacidad gasoil 1.090 TM
Vendido 1972 a
Armador Compañía Naviera Marasia
Nombre Pacifico
Desguazado 1976
      Este fue un buque mítico en la Marina Mercante Española, en el cual muchos Alumnos, especialmente de Máquinas al ser de vapor, realizaron sus prácticas. En la siguiente sección veremos la historia de alguno de sus viajes, así como fotos sobre ellos, y planos tanto de disposición general como de la planta de vapor..


Alonso de Ojeda
Alonso de Ojeda por T. Diedrich
      La serie N constaba también de un sólo buque, similar al anterior, pero en este caso propulsado por cuatro motores diésel. También estaba diseñado como Buque Escuela, para entre los dos dar formación a los Alumnos de Máquinas en los dos tipos de propulsión.
      Fue construido por Astilleros de Cádiz en 1958. Tenía para la propulsión 4 motores diésel, de 8 cilindros cada uno con 450 mm de diámetro x 900 mm de carrera, engranados a dos ejes con un total de 8.000 C.V., que le dieron 18,6 nudos en pruebas. Su capacidad de combustible eran 711 TM.
      Este barco estuvo fletado a Ybarra durante un tiempo, llevando incluso la contraseña y el distintivo en el costado.
Astillero / Año Astilleros de Cádiz / 1958
Peso muerto 7.539 TM
Registro bruto 4.573 TRB
Registro neto 2.400 TRN
Desplazamiento 11.410 TM
Eslora 131,5 mtr
Manga 17,3 mtr
Puntal 10,8 mtr
Propulsión 4 motores diésel MAN G8 VU
Potencia 8.000 C.V.
Consumo gasoil 27,8 TM/día
Capacidad gasoil 711 TM
Speed 18,6 knots
Vendido 1973 a
Armador Naviera Costa Vasca
Nombre Alonso de Ojeda
Desguazado Burriana (Castellón) - 1980



      Debido a su especial papel como Buques Escuela estos dos barcos tenían una dotación muy amplia de Oficiales. Estos cumplían una doble labor, como tripulantes del barco y como profesores.
      En Cubierta había: Capitán, Primer Oficial de Puente, Segundo Oficial de Puente y tres Terceros Oficiales de Puente. En Máquinas: Jefe de Máquinas, Primer Oficial de Máquinas y seis Segundos Oficiales de Máquinas. Además había Oficial de Radio, Médico, Capellán, Practicante y otros 33 tripulantes entre Maestranza y Subalternos.
      El Capitán y Jefe de Máquinas eran al tiempo Director y Subdirector de la Escuela, y los Primeros Oficiales de Puente y Máquinas los Jefes de Estudios.
      Cada buque llevaba 24 Alumnos, 12 de Puente y 12 de Máquinas. En cada especialidad los Alumnos formaban dos grupos de seis, y mientras un grupo estaba atendiendo clases el otro hacía prácticas. Para las clase había dos aulas, una para cada especialidad. Además para las prácticas disponían de un cuarto de derrota y de un taller extras. Los Alumnos estaban alojados en camarotes dobles, y disponían además de un comedor-cafetería y un salón para su uso exclusivo.



Con la colaboración de Javier Careaga Basarrate, que ha suministrado los datos de los motores.
